电缆外护套破损的修补

1. 所需产品：

（1） 外护套修复胶带

（2） 主绝缘恢复胶带

（3） 高强度包扎保护胶带

注：产品技术参数详见产品技术规格书

2. 操作程序

（1）停止送电并检查电缆

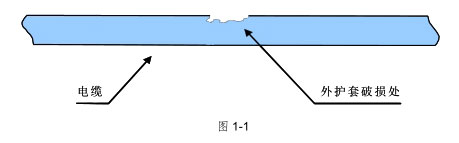

经检查，外护套破损，电缆内部结构局部露出，但未损坏。如图 1-1 所示：

（2）处理护套破损处

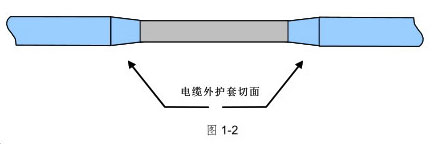

用电工将破损处及之外 5 到 8 厘米内的外护套完全剥除，并将外护套切面削成斜面（与电缆纵向不超过 30°夹角）。如图 1-2 所示：

（3）打磨和清洁

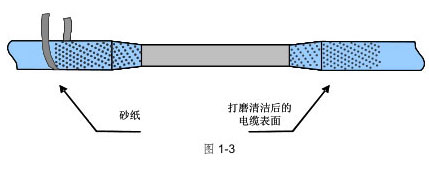

用砂纸将外护套切面及之外 10 厘米内的电缆表面打磨粗糙，然后擦拭干净，去除表面杂物，油污，以及灰尘。如图 1-3 所示：

（4）包缠高强度包扎保护胶带

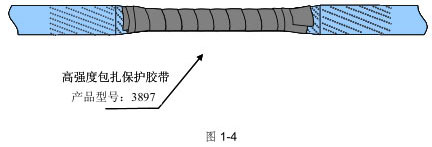

用高强度包扎保护胶带以半重叠方式（上层胶带覆盖下层胶带宽度的 50%），从一端护套切面中部开始包缠，到另一端护套切面中部为止。通常应包两层（来回各一次）。如图 1-4 所示：

（5）包缠主绝缘恢复胶带

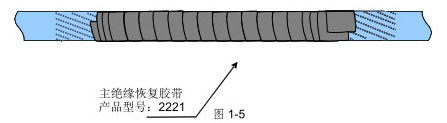

将主绝缘恢复胶带以半重叠方式，从一端护套切面外 2 厘米处的电缆表面开始包缠 ，到另一端护套切面外 2 厘米处为止。通常需来回多次，如遇局部低洼处，应多缠几圈，以使修补处厚度接近或达到电缆原有直径，并且整体厚度均一。包缠胶带时，一般应拉伸到初始宽度的 2/3，且有胶面向内（面向电缆）。如图 1-5 所示：

（6）包缠外护套修复胶带

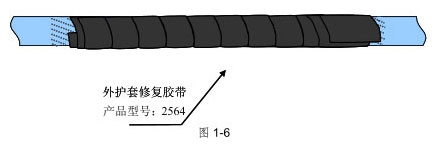

从主绝缘恢复胶带一端外 5 厘米处，采用半重叠方式，包缠外护套修复胶带，到超过另一端 5 厘米为止。包缠时应使修补处厚度达到或超过电缆原有直径，并且整体厚度均一 。注意，包缠胶带时需用力拉紧胶带，但头一圈和末尾一圈可放松拉力。外护套修复胶带只需包缠一层。如图 1-6 所示：

（7）包缠高强度包扎保护胶带，完成修补作业。

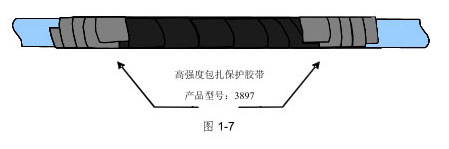

后，将外护套修复胶带两端用高强度包扎保护胶带包缠封口。作业时，应从外护套修复胶带一端外约 5 厘米处的电缆表面开始包缠，到覆盖外护套修复胶带约 5 厘米为止 。通常需来回包三层。外护套修复胶带两端之间区域无需再包缠胶带。如图 1-7 所示：
